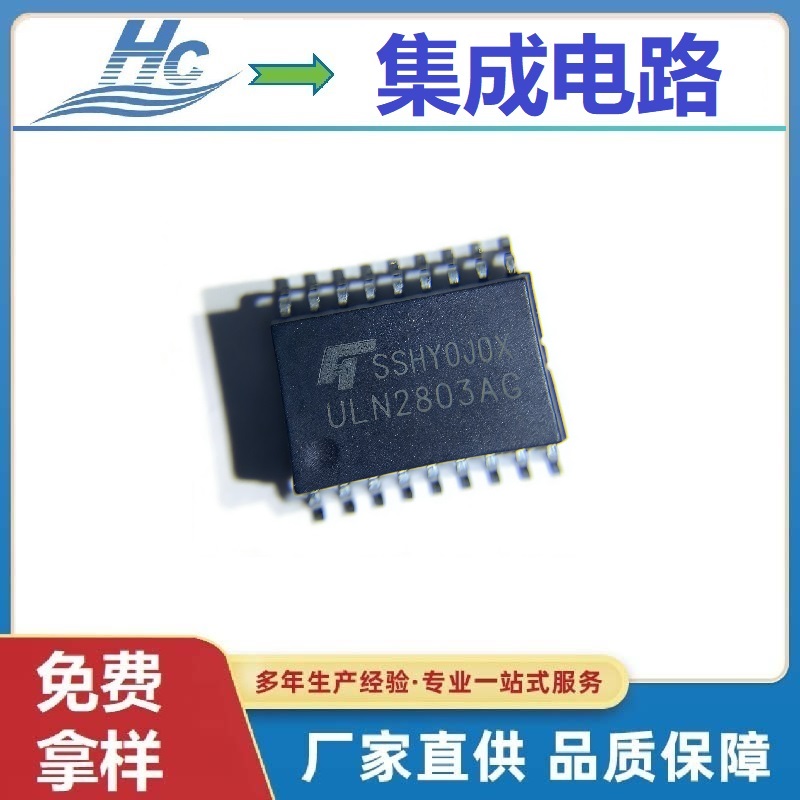

[供应]ULN2803AG SOP-18贴片达林顿晶体管驱动芯片

ULN2803AG达林顿晶体管芯片详细参数：
集电极-发射极耐压：50V
单通道连续集电极电流： 500mA
输入电压：30V
功耗：1.25W
饱和压降(Ic=350mA,IB=500µA)：1.1V
放大倍数：≥1000
钳位二极管耐压:50V
钳位二极管正向压降:1.5V
结电容：15pF
工作温度：0~70℃
ULN2803A功能作用：
ULN2803A是8 路 NPN 达林顿晶体管阵列，核心优势是500mA/50V 大电流高压驱动、内置续流二极管、直接兼容 5V TTL/CMOS，是单片机 / MCU 驱动继电器、电机、电磁阀、LED 等感性 / 大功率负载的芯片。
一、核心特性
8 路独立达林顿驱动：单通道 500mA/50V，8 通道并行可驱动总电流 2.5A，满足多路负载控制。
内置续流二极管：每个输出通道集成 50V 钳位二极管，直接驱动继电器、电机、电磁阀等感性负载，无需外接保护二极管，简化电路、提升可靠性。
逻辑兼容：内置 2.7kΩ 输入电阻，直接兼容 5V TTL/CMOS，可与单片机、FPGA、PLC 直接连接，无需电平转换。
集电极开路输出：灌电流驱动，输出可接不同电压负载（≤50V），灵活性高。
高增益：hFE≥1000，低输入电流即可驱动大负载，减轻 MCU IO 口负担。

二、典型应用场景
1. 继电器 / 电磁阀驱动：5V/12V/24V 继电器、电磁锁、电磁阀、接触器控制、工业自动化、智能家居、安防门禁、汽车电子控制。
优势：内置续流二极管，直接吸收感性负载反电动势，保护 MCU 与芯片。
2. 电机驱动
24V 以下直流电机、步进电机（单 / 双极性）、微型减速电机
玩具电机、风扇电机、阀门电机、打印机 / 扫描仪电机
多通道并行驱动，实现正反转、调速、定位控制。
3. 显示与照明驱动
大功率 LED 点阵、数码管、LED 灯带、灯泡、白炽灯
多路 LED 显示、背光控制、指示灯阵列
单通道驱动多颗并联 LED，亮度均匀、控制简单。
4. 工业控制与仪器仪表
PLC 扩展输出、传感器驱动、仪表执行机构控制
电磁阀组、液压 / 气动阀、加热器、热打印头控制
工业机器人、自动化生产线、测试设备的多路功率驱动。
5. 消费电子与物联网
智能家电（空调、洗衣机、微波炉）控制板
物联网终端（网关、控制器、传感器节点）
玩具、游戏机、安防设备、车载电子（符合 AEC-Q100 可选）。
