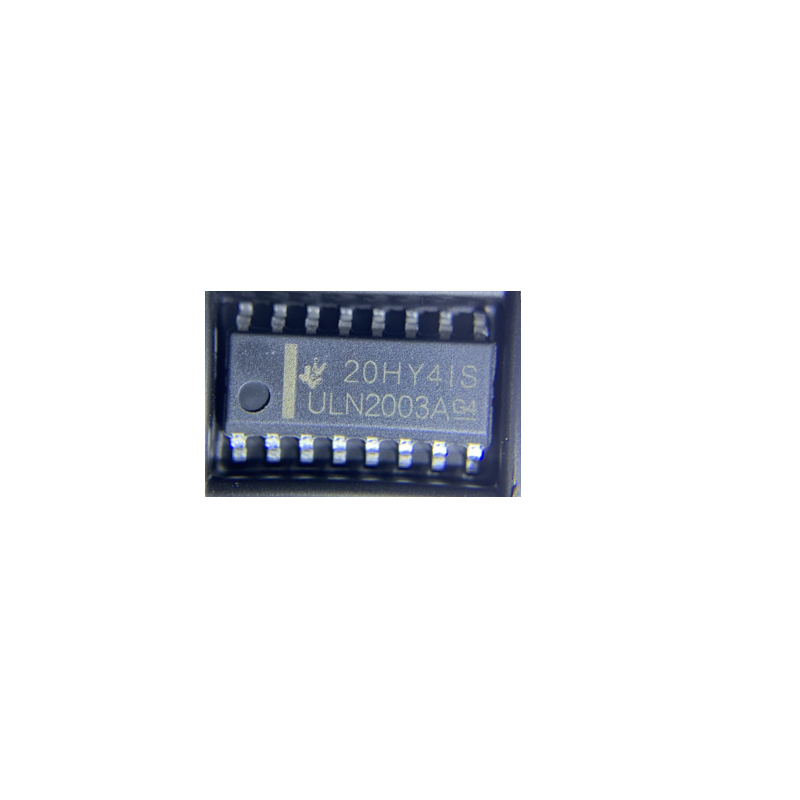

[供应]浩畅厂家直营ULN2003A SOP-16达林顿晶体管驱动芯片

ULN2003A（SOP‑16） 是7 通道 NPN 达林顿管阵列，专为5V TTL/CMOS 直接驱动继电器、电机、电磁阀、LED 等高电流 / 高电压负载设计，内置续流二极管，SOP‑16 贴片封装适合高密度 PCB。

一、核心参数（SOP‑16）
集电极耐压：50V
单通道连续集电极电流： 500mA
输入电压：30V
功耗：950mW  Tamb=25°C
饱和压降(Ic=350mA)：1.3V
放大倍数：≥1000
关断漏电流：ICEO​≈ 50μA
开关延迟：ton/toff ≈ 250ns
结电容：15pF
工作温度：-40~85℃
输入兼容：5V TTL、CMOS（输入电阻 2.7kΩ）
内置保护：7路共阴极续流二极管（COM端）


二、功能与特点

7 路独立达林顿驱动
每路 NPN 达林顿，开集电极输出，可直接驱动负载到地
输入串联 2.7kΩ 电阻，5V 逻辑可直驱，无需额外驱动


高耐压 + 大电流
输出耐压 50V，单路持续 500mA、峰值 600mA
多通道并联可提升总电流（如 2 路并联≈1A）


内置续流保护
每路输出配续流二极管，COM 端接负载电源正极，吸收继电器 / 电机反电动势，保护芯片


SOP‑16 贴片
体积小、适合自动化贴装，PCB 布局更紧凑


三、典型应用场景

继电器 / 电磁阀驱动（常用）
5V/12V/24V 继电器、电磁阀、电磁铁
工控板、PLC 扩展、智能家居控制


步进电机驱动
28BYJ‑48 等五线四相步进电机（ULN2003A 经典驱动方案）


显示与照明
大功率 LED 矩阵、数码管、白炽灯、荧光灯


电机与执行器
小型直流电机、玩具电机、打印机撞针、热敏打印头


逻辑电平转换与缓冲
TTL/CMOS 驱动高电压 / 大电流外设，做功率缓冲

四、典型外围电路（继电器驱动）

输入：IN1–IN7 接 MCU GPIO（5V）
输出：OUT1–OUT7 接继电器线圈一端，线圈另一端接 12–24V
COM 端：接继电器线圈电源正极（12–24V）
GND：共地
无需额外二极管，芯片内置续流保护
