[供应]曜华手动太阳能电池片EL+IV一体机 太阳能电池片性能检测 缺陷检测

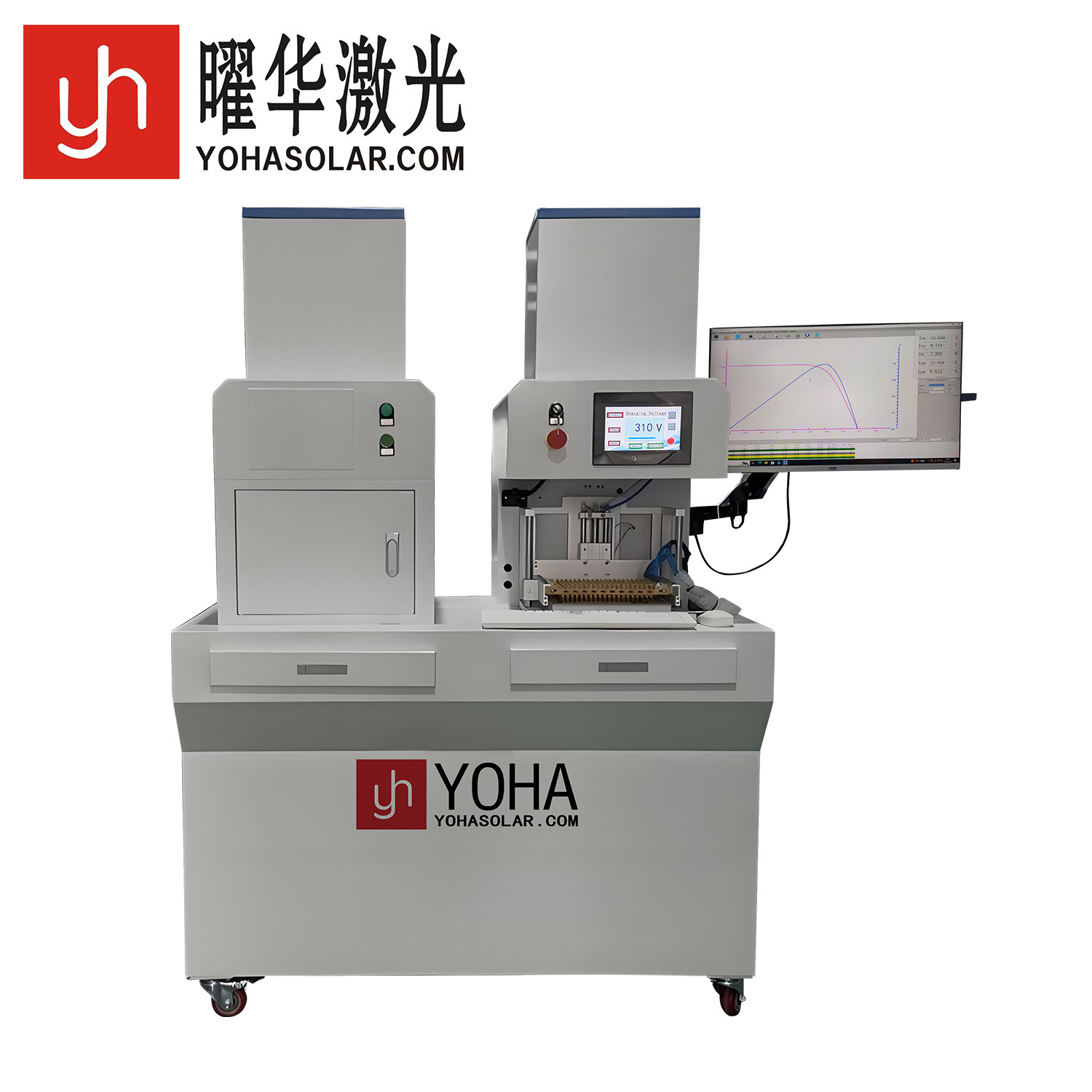

手动太阳能电池片EL+IV一体机

手动太阳能电池片EL+IV一体机是一款集电致发光（EL）缺陷检测与电流-电压特性（IV）测试功能于一体的桌面式设备。该设备专为实验室、研发中心及小批量生产环境设计，旨在快速完成单张太阳能电池片的质量评估与综合性能分析。

产品特点
功能高度集成：单台设备整合EL缺陷检测与IV性能测试两大核心功能，一站式完成电池片质量与性能评估。
手动灵活操作：采用手动操作模式，用户需将待测电池片置于测试区探针台/载物台上，并手动操控探针或压板以确保与电池电极形成稳定可靠的电接触。
精准IV性能测试：设备对电池片施加模拟太阳光（采用脉冲或稳态光源），测量其在不同电压/电流条件下的响应，生成I-V曲线，并精确计算得出开路电压 (Voc)、短路电流 (Isc)、功率 (Pmax)、填充因子 (FF)、转换效率 (η) 等关键参数。
清晰EL缺陷成像：在设备内置的暗室环境下，对电池片施加正向偏置电流使其发出近红外光，通过内置高灵敏度相机捕捉发光信号，生成高对比度EL图像，清晰揭示隐裂、断栅、碎片、黑心、黑斑、烧结缺陷、并联电阻及材料不均等内部缺陷与工艺问题。
紧凑便捷设计：一体式结构节省空间，操作流程简洁。测试完成后，配套软件同步提供详细的IV参数报告与直观的EL缺陷图像，便于用户快速进行电池片性能分析与质量判定。

技术参数
项目         参数
型号规格 YHCT-ELIV
电池片规格 可检测单晶、多晶电池片、PERC、HJT、TOPCon等
相机像素 500万像素
相机类型 定制高清工业相机
灵敏度         可检测出裂纹宽度小于0.03mm
测试方向 垂直向下
光源         符合IEC60904-9:2020标准
辐照度         1000W/㎡
辐照度不稳定性 ≤2%
辐照度不均匀性 ≤2%
单次闪光脉冲 100ms
上料方式 手动上下料
有效测试面积 230*230mm

产品应用
光伏研发与工艺优化：用于评估新型电池材料与结构的性能及缺陷分布，优化制绒、扩散、钝化、镀膜、烧结、印刷等关键工艺，并支持深入的失效机理研究。
光伏教学与实验：为高等院校及职业院校提供实践教学平台，直观演示太阳能电池工作原理、性能参数及常见缺陷的影响。
生产质控与来料检验：适用于中小型电池/组件制造企业，对试产批次、高价值电池片进行抽检或全检，对供应商来料进行缺陷筛查与性能验证，并能快速排查生产线工艺异常。
第三方检测与认证：为独立的检测与认证机构提供符合标准的电池片EL缺陷检测与IV性能标定服务，用于样品分析或质量争议仲裁。
组件售后与失效分析：用于定位故障组件中的问题电池片，通过分析其内部缺陷（EL图像）和性能衰减（IV曲线），明确失效原因，指导组件返修或生产工艺改进。
