[供应]曜华多档位自动电池片EL+IV分选一体机 EL缺陷检测仪 效率自动分选

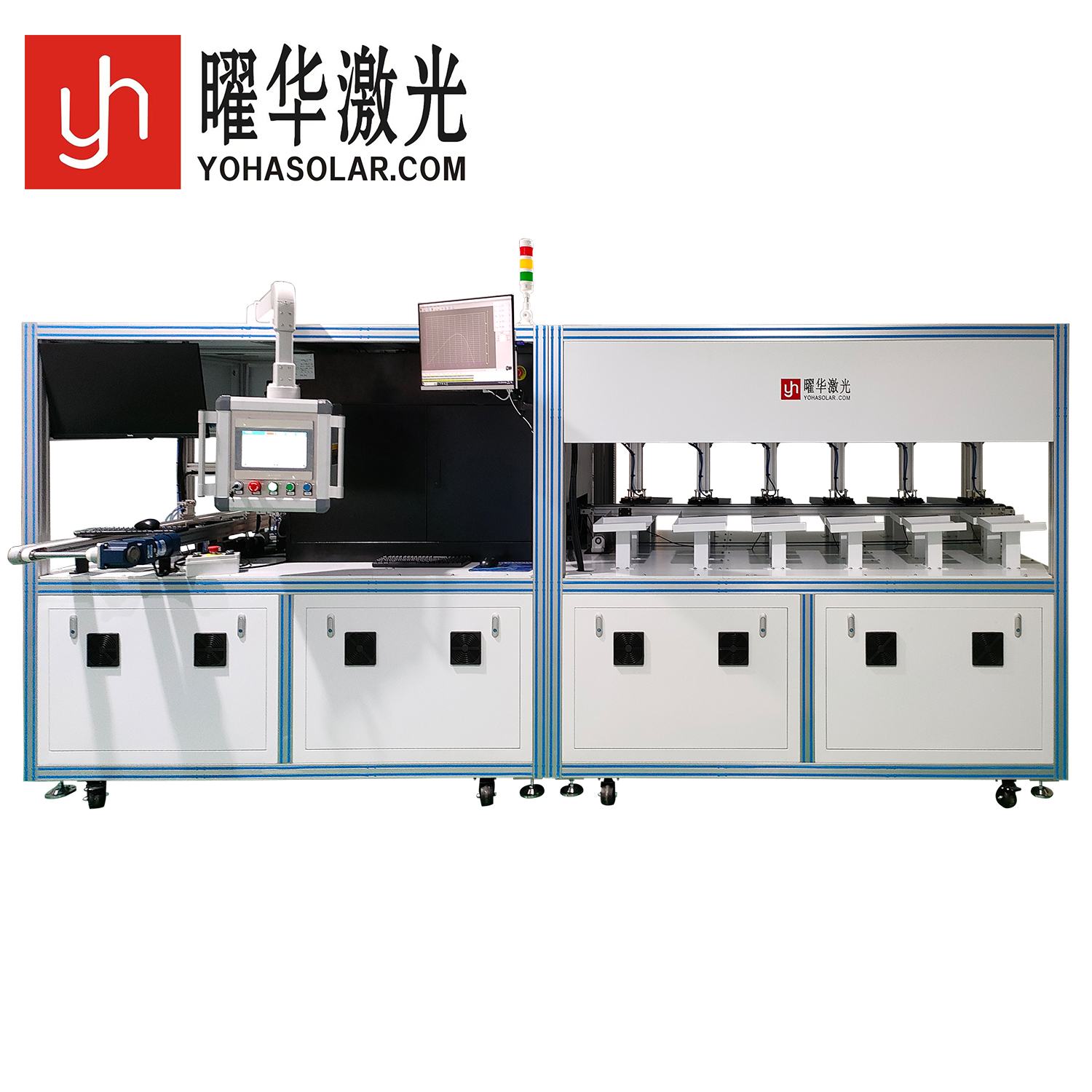

多档位自动电池片EL+IV分选一体机

多档位自动电池片EL+IV分选一体机是一款高度集成化的光伏电池片生产关键设备。该设备能够在同一系统内全自动完成电池片的上下料、传输定位、电致发光（EL）缺陷检测以及电流-电压特性（IV）测试，并依据预设的多档位标准（如效率、功率、外观等级等）对电池片进行自动分选与分类。它显著提升了电池片测试分选的效率、精度与一致性，降低了人工干预与碎片率，是保障电池片品质、满足组件精准匹配需求的核心自动化装备。

产品特点
高度集成：将EL缺陷检测、IV性能测试与自动分选功能集于一体，实现一站式处理。
全自动化运行：具备自动上下料、传输、测试及分选能力，限度减少人工操作。
双核心检测：
EL检测：采用非破坏性光学检测，快速识别内部隐裂、断栅、碎片、污染及工艺异常等缺陷。
IV测试：精确测量效率、功率、开路电压、短路电流、填充因子等关键电性能参数。
精细多档位分选：可综合EL外观等级、缺陷类型及IV电性能参数，设定多个精细分档标准，实现高精度自动分类。
高效稳定：具备高速测试分选能力，产能可达数千片/小时，确保结果可靠、一致。
核心价值：全面提升电池片生产效率与品质管控水平，为后续组件串焊及功率匹配奠定坚实基础。

技术参数
项目 参数
型号规格 YHZD-ELIV
电池片规格 可检测单晶、多晶电池片、PERC、HJT、TOPCon等
相机像素 500万像素
相机类型 定制高清工业相机
测试方向 垂直向下
光源         符合IEC60904-9:2020标准
辐照度不稳定性 ≤2%
辐照度不均匀性 ≤2%
单次闪光脉冲 10ms
产能         2000~5000片/小时
碎片率         ≤0.05%（正A级片）
灵敏度         可检测出裂纹宽度小于0.03mm
上料方式 自动上下料
有效测试面积 230*230mm
分选料盒 8个分选料盒（可选配）
功能扩展 可增配AOI/PL检测功能

产品应用
光伏电池片制造工厂：作为核心设备，应用于电池片生产末端环节，进行质量控制和性能分级。
电池片性能分档：根据IV测试得到的效率、功率等参数，按精细档位（如效率差0.1%一档）自动分选不同性能等级电池片。
电池片缺陷检测与分选：利用EL检测快速、无损识别内部缺陷片，自动剔除不合格品或进行外观等级分类。
组件生产前匹配：确保流向串焊工序的电池片电性能一致、外观合格，是制造高品质、高可靠性组件的关键前提。
提升组件功率和良率：避免低效片拉低组串功率，剔除隐患片（如隐裂）防止热斑，提高组件长期可靠性。
实现自动化产线：集成上下料、检测、测试、分选于一体，实现从测试到分选的全流程自动化，大幅提升生产效率。
降低生产成本：减少人力依赖与搬运碎片损失，通过自动分档优化电池片价值，提高整体产出效益。

注意事项
电压安全：设备涉及高电压（IV测试），操作维护须严格遵守规程，佩戴防护装备，确保可靠接地。非人员禁止打开电气柜或调整激光源。
环境保障：需在洁净、恒温恒湿环境中运行（推荐温度23±2°C，湿度<60%，无尘），避免强光直射和振动，以防影响测试精度与成像质量。
校准与精度维护：
IV测试单元：需定期使用标准电池片校准，确保电参数测量准确，这是分档的核心依据。
EL检测单元：定期清洁镜头、校正光源均匀性与相机焦距，保证缺陷识别的一致性与清晰度。
物料与操作规范：确保上料电池片规格符合设备要求；规范操作上下料，避免人为磕碰；使用载具以保证定位准确。
日常维护关键：
定期清洁传输轨道、吸盘、探针、镜片、传感器上的灰尘与碎片。
按手册要求润滑运动部件，及时清理分选料盒，防止堆叠溢出。
软件与数据：定期备份分档规则、参数与运行日志；软件升级或参数修改后需验证结果准确性；及时关注并处理设备报警信息。
探针维护：IV测试探针为关键易耗件，需定期检查磨损、清洁或更换，确保与电池片主栅良好接触，避免接触不良导致测试误差。
设备异常处理：遇测试结果异常波动、分档错误率升高、碎片率突增、异响或报警时，应立即停机检查，并联系维修人员，切勿自行拆卸核心部件。
