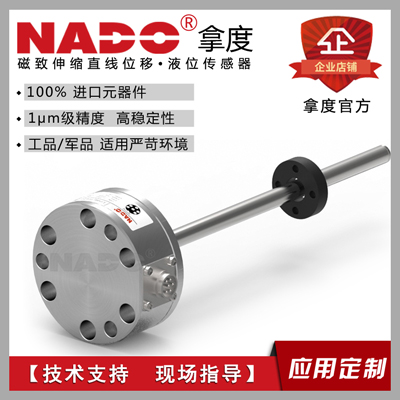

GB系列重载型位移传感器
GB系列重载型位移传感器产品特点：
●紧凑型电子仓，厚度仅34mm；
● 端面法兰安装，节约安装空间；
●坚固可靠，耐油抗污；
●位置输出，无需归零；
●非接触式测量，永不磨损。

GB系列产品电子头尺寸34mm，适合带U型耳环液压缸内置安装，结构紧凑，抗干扰能力强，全密封抗污、防
油、防水（汽）等特殊优点；

模拟量输出包括：直流电流4~20mA（正、反向）和直流电压0~10V（正、反向）
SSI输出包括：24、25、26位二进制或格雷码；可广泛应用于工程机械、动力机械等场合。
技术参数：
模拟量输出
项目名称 规格/参数
测量范围 50-3250mm，根据客户需要定制
输出信号 0~20mA，4~20mA；0~10V，-10~+10V
分 辨 率 16位D/A
非线性度 ＜±0.01％F.S.小±50μm
重复精度 ＜±0.001％F.S.小±1μm
响应频率 与量程相关
工作电压 24VDC （-15~+20%）
工作温度 - 40℃～+85℃
防护能力 防水接头输出IP68，航空插头输出IP67
安装方式 6个M6X16端面法兰压紧密封

SSI输出
项目名称 规格/参数
测量范围 50-3250mm，根据客户需要定制
输出信号 24/25位  二进制或格雷码
分 辨 率 5/10/20/50/100μm
非线性度 ＜±0.02％F.S.小±60μm
重复精度 ＜±0.001％F.S.
响应频率 与量程相关
工作电压 24VDC （-15~+20%）
工作温度 - 40℃～+85℃
防护能力 防水接头输出IP68，航空插头输出IP67
安装方式 6个M6X16端面法兰压紧密封





















电气连接：
模拟量输出 针号 线色 定义
1 灰 信号输出： 0-20mA，0-10V
2 粉 信号地
3 黄 （+）通讯接口
4 绿 （-）通讯接口
5 棕 +24VDC（-15%~+20%）
6 白 直流电源地










SSI输出 针号 线色 定义
1 灰 （-）数据
2 粉 （+） 数据
3 黄 （-） 时钟
4 绿 （+） 时钟
5 棕 +24VDC（-15%~+20%）
6 白 直流电源地
7 不接
