[供应]超精简5W/7.5W/10W无线充电ic方案

目前市场上主流无线充电技术有电磁感应方式、磁共振方式、无线电波方式、电磁耦合方式等，其中电磁感应方式和磁共振方式为常用，随着苹果、华为等手机终端加入WPC阵营，电磁感应方式已成为手机充电的主流技术，骊微电子无线充电功率芯片PN7724（10W）、PN7726（20W），内置驱动电路、4颗功率开关管和LDO，使无线充电方案外围精简、温升低、安全可靠。

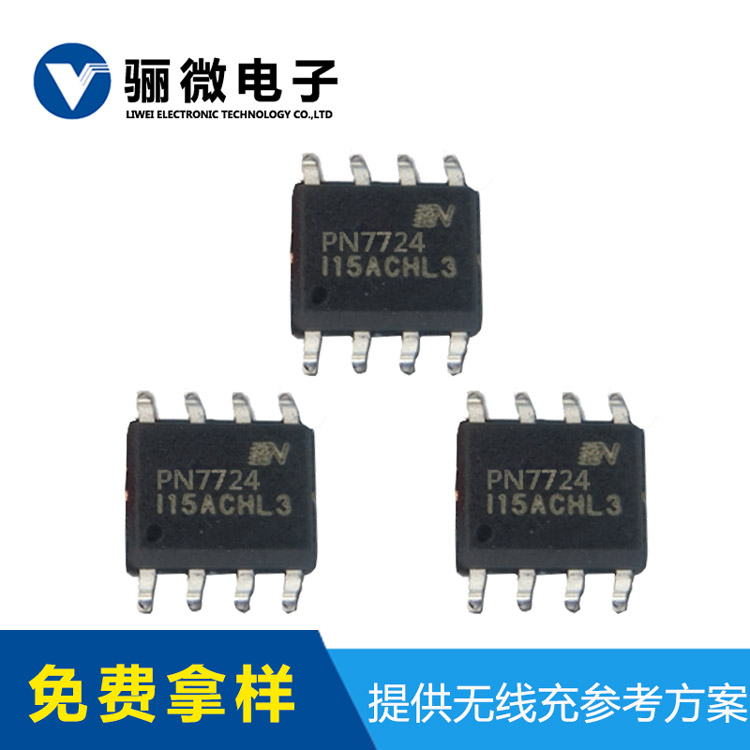

PN7724无线充电芯片搭配一颗通用MCU即可实现10W无线充电功率发射，具有如下特点：
高集成度：将全桥4颗功率开关管、驱动电路、LDO集成于一颗单芯片上，实现功率模块全集成！
高转换效率：受益于单芯片功率集成技术，显著减小寄生参数，降低关断损耗；受益于自适应死驱调节技术，谐振电流更多时间流过MOS沟道，减小导通损耗！
SOP8-PP功率封装：仅8个引脚，应用简单；功率封装底部散热片可大面积敷铜散热，显著降低芯片及PTx温升！
安全可靠：与分立MOS方案不同，不论MCU输出信号是否异常，PN7724内部高低侧MOS只有一个管子处于导通状态，彻底避免直通炸机

无线充电芯片方案直接决定了无线充电功率、所支持的协议、支持的功能等，PN7724是一款用于无线充电的智能功率芯片。该芯片集成了驱动及四颗高效功率级场效应管，内置自举高压PMOS，内置5V/30mA LDO，具有自适应死区功能，该芯片还集成了欠压保护和过温保护功能。芯片采用SOP8-PP封装，具有良好的散热性能，骊微电子PN7724无线充电芯片方案整体BOM小于50颗元器件，支持3-9V输入，典型应用5W/7.5W/10W无线充电方案。
