[供应]舞钢市腾邦商贸提供Q345R HIC抗氢抗硫钢板

舞钢市腾邦商贸有限公司提供Q345R HIC抗氢抗硫钢板

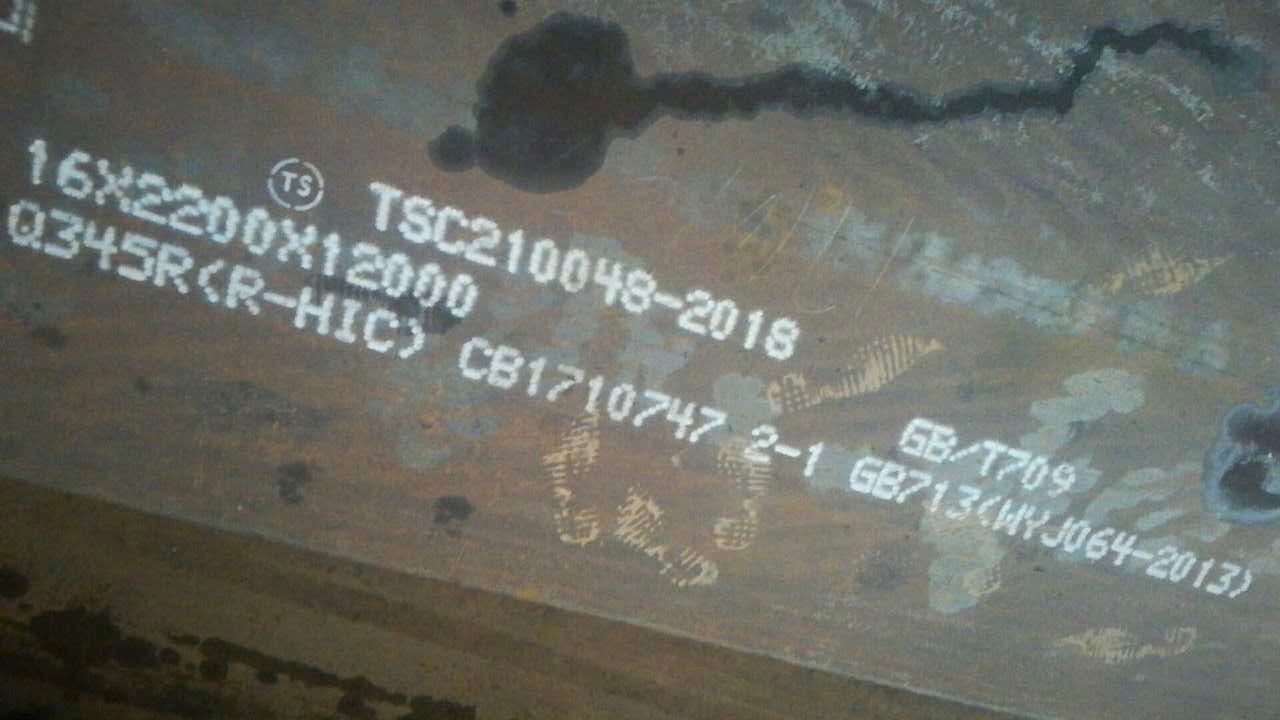

产品名称：Q345R HIC抗氢抗硫钢板
产品编号：171916-523
钢板规格：345HIC
钢厂：舞钢
   产品详细介绍
本技术条件适用于厚度8mm-130mm的在酸性环境下使用的Q345RHIC钢板加做SSCC检验项目的抗硫化氢腐蚀钢板牌号用Q345RR-HIC表示。
钢板按理论重量交货 化学成分：C：≤0.2% Mn：1.2%-1.35% Si：0.2%-0.6% P：≤0.015% S：≤0.004% Ca：0.0015%-0.003%
O2：≤0.0025% CE：≤0.43% 做抗氢诱导裂纹HIC试验：采用A溶液初期PH值≤3.3要求： CLR≤5% CTR≤1.5% CSR≤0.5% 交货状态：正火。
试样状态：所有钢板应对其检验用试样进行模拟焊后热处理，模拟焊后热处理温度：610-635℃，保温时间：4-12小时，具体模拟焊后热处理制度在合同中注明。
布氏硬度：钢板应逐轧制张进行布氏硬度检验，布氏硬度值≤200HB。
超声波检验:钢板应逐张进行超声波探伤检查，探伤标准级别在合同中注明。
钢板表面质量应符合GB713-2008的规定。
附加要求（在用户提出要求并在合同中注明时才予以保证）
1．模拟焊后热处理制度
2．高温拉伸（双方协商）
3．低温冲击（双方协商）
4．钢板抗氢致裂纹（HIC）试验检验规则
A．抗氢致裂纹（HIC）试验方法，试验方法任选其中之一
（1）执行NACE TM0284标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1%。
（2）执行NACE TM0284标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。
（3）执行GB8650标准，三个试样平均值为：CLR≤5%；CSR≤0.5%；CTR≤1.5%；
其中PH:介质酸碱度；CLR：裂纹长度百分比；CSR：裂纹敏感百分比；CTR：裂纹厚度百分比
钢板抗硫化物应力腐蚀试验检验规则
抗硫化物应力腐蚀试验（SSCC）试验方法执行GB4157－84标准
Q345R 根据2008年9月1日实施的《GB 713-2008锅炉和压力容器用钢板》的新分类，16Mng和16MnR、19Mng合并为Q345R。Q345R是普通低合金钢,是锅炉压力容器常用钢材，交货状态分：热轧或正火，属低合金钢。性能与Q34516Mn的（16mm钢板的屈服强度大于345Mpa）性能相近，抗拉强度为（510-640）之间，伸长率大于21%，零度V型冲击功大于34J。Q345R工艺参考标准GB713-2008。
Q345R钢是屈服强度为340MPa级的压力容器板，它具有良好的综合力学性能和工艺性能。磷、硫含量略低于低合金高强度钢板Q34516Mn钢，除抗拉强度、延伸率要求比Q34516Mn钢有所提高外，还要求保证冲击韧性。它是目前我国用途广、用量的压力容器钢板。
压力容器钢板系板材，主要用于制造石油、化工、气体分离和贮运等的容器或其他类似设备，如各种塔式容器、热交换器、贮罐和罐车等。
舞钢市腾邦商贸有限公司
联系人：王梓如
手机：15639950000
电话：0375-8332206
传真：0375-8332225
QQ：915507730
地址：河南省舞钢市北工业区
希望我公司能为贵公司节约成本，实现效益化！
感谢您在百忙之中查看我的信息，欢迎咨询洽谈。祝您工作愉快
