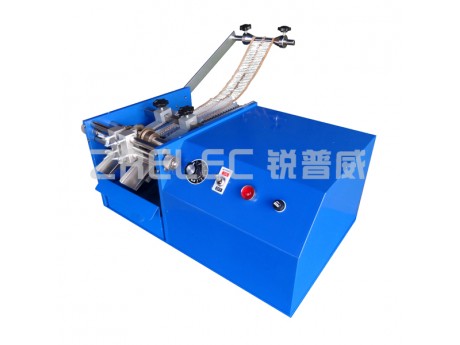

[供应]电动散带合并电阻成型机-U型 C207

产品简介：电动散带合并电阻成型机-U型

1.适用于各种散装、编带电阻，二极管切脚，加工成型；
2.无段调速，脚长及跨度均可调节；
3.可另外增加散装送料盘；

 U型
 A 6~40mm
 B 3.6~15mm
 C 1.2mm
 D 1.5~6mm
 W 0.35~1mm
 产能 8000-10000/h

产品名称：电动散带合并电阻成型机-U型
产品类别: 电阻／二极管加工成型切脚机
重 量: 28KG
整机尺寸: L460*W400*H200(mm)
安装说明:

1.卸去包装, 请认真核对装箱凊单并仔细阅读本说明书.
2. 取岀机器. 放置在平整工作台并固定好.
3. 插上电源, 拔上开关通电, 旋转调速旋钮看转动轴是否在转动
4. 安装支撑杆. 挂料杆(如结构图所示)
操作说明
注意: 两边各部件之间的距离要对称, 否则会影响退料。调节时请对照结构图和图示
3两齿条(13) 之距离调整, 调节侧边的调节杆可作左右轴向移动, 拧松固定在外齿固定块(12) 上的挡料块螺丝, 即可根据电阻元件外形长短来调整。调整挡料块时请注意: 送料接近到成型齿处时.挡料块间隙比元件的总长度稍大于约0.3-0.5MM即可
4. 将编带元件置于挂料杆上.（图5）. 调节两边进料夹使萁宽度与編带元宽度一样, 并且使编带元件通过进料槚内(图6). 拧紧进料夹上的梅花旋扭
5. 元件本件置于两成形齿之中(图7),
7. 按上述方法完成以后. 匀逨转动使元件一一跟随成型齿送入切断齿和圆切刀进行加工, 再由成型齿和成型片完成成型加工, 加工好的元件通过退料器落入料盒内, 直至全部元件加工完毕.
注意事项
1. 使用本机器时. 应检查所有紧固螺丝是否己紧固.
2. 切断齿. 成型齿. 圆切刀. 成型片为加工热处理件. 应避免相互撞击产生断裂.
3. 弯曲间隙应根据元件引脚线径大小来调节. 元件引脚弯曲略有扁平属正常. 应以不露铜为准.
4. 严禁元件本体咬入齿轮. 以免齿型断裂(图8)
机器保养
1. 每次加工完毕. 及时凊除废料.
2. 成型轮轴. 切刀轮轴应经常保持润滑. 隔3-5天加少许40#机油.
3. 长时间不工作时. 各部件应涂少许机油加以保护. 使用前擦去即可.
