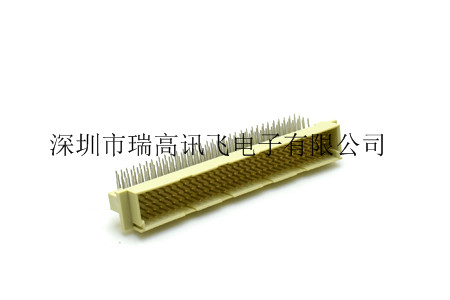

[供应]欧式插座DIN41612概述

1. 概述
DIN 41612连接器是一种采用模块化设计的板对板或板对电缆连接器，该系列连接器采用单排、双排或多排高密度引脚排列，具有机械强度高、接触可靠、环境适应性强的特点。其采用欧式插拔结构
2. 型号与分类
DIN 41612系列包含多种机械键位和电气性能不同的子型号，以满足不同应用场景的需求。常见的类型包括：

F型（Type F）：通常作为母连接器使用，具备48个触点，额定电流较高，适用于电源或电源混合应用。

H型（Type H）：专为高功率传输设计，针数较少（如15针），但单针电流承载能力显著提高。

C型（Type C）：标准的信号连接器，拥有32或64个触点，是数字信号传输中常用的类型。

M型（Type M）：高密度型，在相同空间内可提供更多信号触点，适用于空间受限但信号数量要求多的场景。

3. 技术规格
3.1 通用电气参数
表1：电气性能规格（根据性能等级和型号有所差异）

参数名称 信号型 （C/M型） 电源/混合型 （F/H型） 测试条件/备注
额定电流 2 A - 6 A  6 A - 15 A （15A）  20°C环境下测量，随温度升高需降额使用
接触电阻 ≤ 20 mΩ  ≤ 15 mΩ  插配后测量
绝缘电阻 >
10
12
10
12
  Ω  >
10
12
10
12
  Ω  常态下
测试电压 1.0 kV （r.m.s.）  1.55 kV - 3.1 kV  触点点之间或触点与地之间
3.2 机械与环境参数
表2：机械与环境性能

参数名称 标准值 备注
插拔次数 ≥ 400 - 500 次  取决于性能等级 （1级或2级）
插入/拔出力 ≤ 75 N （F型） / ≤ 90 N （H型）  全插针数下值
工作温度范围 -55°C 至 +125°C  工业级标准
阻燃等级 UL 94 V-0  绝缘体材料
引脚间距 信号：2.54 mm；电源：5.08 mm  插拔端间距
4. 材料构成
绝缘体（插芯）：采用热塑性树脂或PBT（聚对苯二甲酸丁二醇酯），填充玻璃纤维增强，颜色通常为RAL 7032（卵石灰）或米灰色。

接触针（插针）：主体材质为高性能铜合金（如黄铜或磷青铜），确保良好的导电性和弹性。

接触表面处理（电镀）：

插配端：根据性能等级要求，通常镀贵金属（如金或钯镍合金），以保证低接触电阻和耐腐蚀性；电源针有时镀银。

焊接/接线端：通常镀锡（雾锡），以保证良好的可焊性。

5. 机械尺寸与安装
5.1 常见型号引脚定义与布局
F型 （48针）：由三排（z， d， b）组成，每排16个触点，采用半交错布局以增加爬电距离。

H15型 （15针）：大尺寸引脚设计，专门用于大电流传输，通常排列为三排。

C型 （32/64针）：标准信号布局，分为两排或三排，适用于欧规卡欧式卡。

5.2 安装方式与终端技术
DIN 41612连接器支持多种接线方式以适应不同的制造工艺：

波峰焊：带有弯脚（90°）或直脚，适用于通孔回流或波峰焊工艺，是常见的安装方式。

压接（Press-fit）：无焊接连接，通过将弹性针脚压入PCB的金属化孔中实现连接，便于维护和无铅制程。

接线片焊接/飞线：用于连接离散电缆，实现板对线应用。

6. 编码与防误插
为了防止不同类型的连接器误插，DIN 41612提供了编码（又称护罩编号或孔编码）系统。通过在连接器的不同位置插入编码键或加工编码孔，可以实现特定的机械编码，确保只有相同编码的插头和插座才能匹配。

7. 产品订购时通常需要明确以下参数：
参数项 选项示例
系列型号 DIN 41612 F型， DIN 41612 H15型， DIN 41612 C型
性别 公插头 （插针）， 母插座 （插孔）
针数 48， 32， 15， 31 （24+7混合）
接线方式 波峰焊 （直脚/弯脚）， 压接， 焊接
编码 编码D20， 孔编码， 不带护罩， 带护罩
性能等级 1级， 2级， 3级
固定法兰 带固定法兰， 不带法兰
示例：DIN 41612 F48母连接器，弯脚，带固定法兰，性能等级2。

9. 储存与处理
储存环境：建议储存在温度-10°C至+40°C，湿度30%至70%的无腐蚀性气体环境中。

防静电：虽然连接器本身通常无敏感电子元件，但在接触插针时建议采取防静电措施，防止电镀层污染。

处理：避免直接用手接触插配接触面，防止汗液腐蚀镀层。
