泰安华纳机电 SF-II型三用阀试验台产品优化介绍
产品核心优势
高效精准 | 安全可靠 | 一机多用

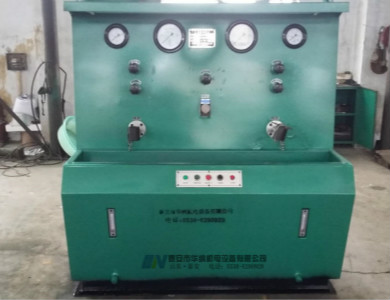

泰安华纳机电SF-II型三用阀试验台是专为煤矿单体液压支柱及三用阀设计的高性能检测设备，集密封性试验、安全阀调压、动作测试于一体，满足矿用液压元件全流程检测需求。设备采用双系统设计（液压油驱+乳化液介质），具备以下核心优势：
1. 极速检测：快速注液+自动慢速增压技术，缩短试验周期，提升效率30%以上。
2. 多接口并行：独立测试接口支持多工位同步作业，减少密封试验等待时间。
3. 精准控压：配备4块高精度数字压力表（精度1.6级），压力波动≤±0.2MPa，数据实时显示。
4. 宽压域覆盖：低压0-6MPa/高压2-60MPa可调，适配不同规格三用阀及液压件测试。
5. 节能设计：3KW低功率电机，搭配30#机械油循环系统，能耗降低20%，运行成本更优。

系统构成与工作原理
1. 双动力系统协同工作
• 液压油驱动系统：齿轮泵提供动力，经滤油器、溢流阀、电磁换向阀控制增压缸动作，实现压力精准调节。
• 乳化液测试系统：双作用增压缸通过电磁换向阀切换，负压吸液、高压排液，配合单向阀组完成三用阀密封/动作测试。
2. 智能控压模块
• 低压溢流阀实现0-6MPa无级调压，高压段通过调速阀控制增压速度，保压稳定性达±0.5MPa/5min。
操作流程与安全规范
1. 操作前检查
• 确认乳化液箱液位≥2/3，液压油清洁度符合NAS 1638 9级标准。
• 接通电源，电源指示灯亮起后，启动油泵电机，观察油压表是否稳定至6.0MPa。
2. 低压密封试验（2-4MPa）
• 切换高低压阀至“低压”，关闭卸压阀，安装被测阀至接口。
• 启动电磁阀，待低压表升压至2-4MPa后复位开关，保压2-5分钟，压力无下降即为合格。
3. 高压强度试验（40MPa）
• 切换至“高压”，重复加压至40MPa，保压检测，压力波动≤1%为通过。
4. 安全注意事项
• 操作人员需经培训上岗，严禁超压使用（60MPa）。
• 定期检查滤油器堵塞情况，每季度更换乳化液。
• 紧急停机：按下总停按钮YA，设备断电并卸压。
应用场景与价值
• 煤矿企业：单体液压支柱出厂检验、下井前密封复检。
• 维修单位：三用阀安全阀压力调定、液压支架元件性能测试。
